Звено прямоугольное ЗП12.100

Звенья прямоугольных труб ЗП 12-100 – это неизменный атрибут водотоков периодического и постоянного действия. Изготавливают звенья из высокопрочного армированного бетона с расчетом на восприятие колоссальных нагрузок от вышерасположенного грунта дорожной насыпи (именно под ней располагают водосборные трубы). Высота сооружения может достигать 19-20 метров, поэтому водовод работает в условиях суровых нагрузок. Конструктивно элементы выглядят как прямоугольные звенья с отверстием той же формы. Толщина стенок рассчитывается таким образом, чтобы обеспечить нормальную работу водовода, без каких-либо разрушений и вмешательств на укрепление конструкции или ее ремонт и обслуживание.
Водосборные системы с применением звеньев прямоугольных труб марки ЗП 12-100 используются в дорожных насыпях авто- и железных дорог, где требуется отвод большого объема атмосферных вод. Дорожные сооружения не могут эксплуатироваться без водосборных систем, так как подмытие насыпи приводит к ее быстрому разрушению и выходу из строя. Чаще всего звенья труб марки ЗП применяются для водотока постоянного действия. Высота насыпи может достигать 20 метров – для автомобильных дорог, и 19 метров – для железнодорожных сооружений.

Маркировка

Обозначение звеньев труб ЗП 12-100 производится согласно требованиям Серии 3.501.1-177.93. Указывают тип изделия и его основные размеры (числа округляют и записывают в дециметрах), а также тип исполнения (м – северное исполнение, о- повышенная агрессивность среды, F - для суровых климатических условий), по которому определяют сферу возможной эксплуатации. Кодировку наносят на готовое изделие на боковую поверхность ближе к основанию. Используют черную краску, которая не смывается на протяжении всего срока использования трубы.

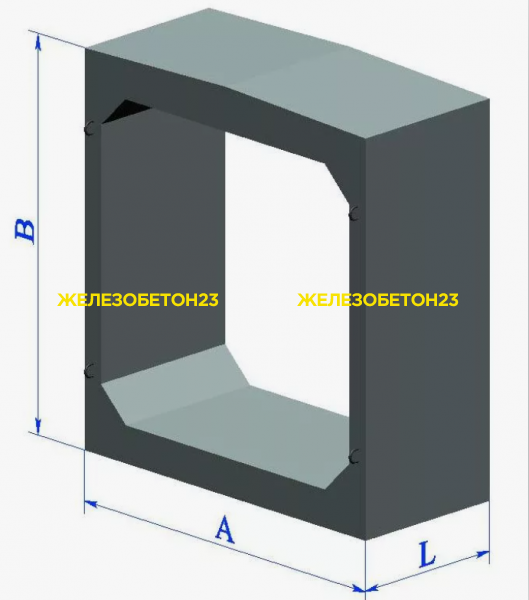

Основные размерные характеристики для звеньев ЗП 12-100:
Длина = 1000,
Ширина = 2320,
Высота = 2680,
Вес = 5600,
Объем бетона = 2,25,
Геометрический объем = 6,2176. Действующий регламент Серия 3.501.1-177.93 предписывает возможность записи маркировочных знаков для звеньев прямоугольных труб ЗП 12-100 различными способами, что не является ошибкой:
1. ЗП 12-100,
2. ЗП 12-100,
3. ЗП 12 100.
